Conector automático para perfiles 40 -M6 (casquillo roscado) – conector en línea para uniones longitudinales (ranura 8)

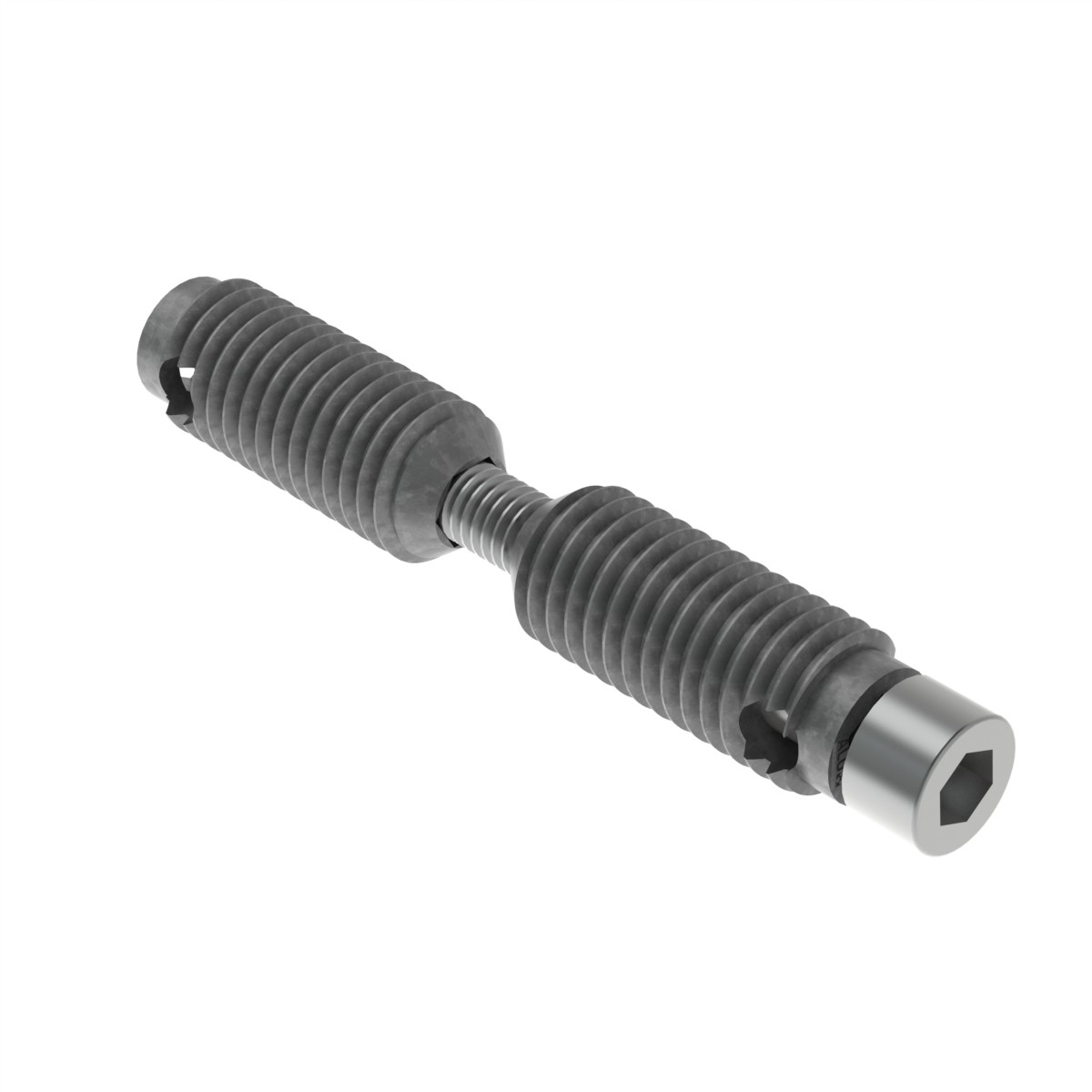

El conector automático para perfiles 40 -M6 es una versión especial del casquillo roscado de la serie 40, diseñado para realizar uniones longitudinales (en línea) entre dos perfiles de aluminio (extremo con extremo). Esta versión incorpora una rosca interna M6 adicional en el lado opuesto al orificio de acceso, lo que ayuda a acercar y unir los perfiles durante el montaje.

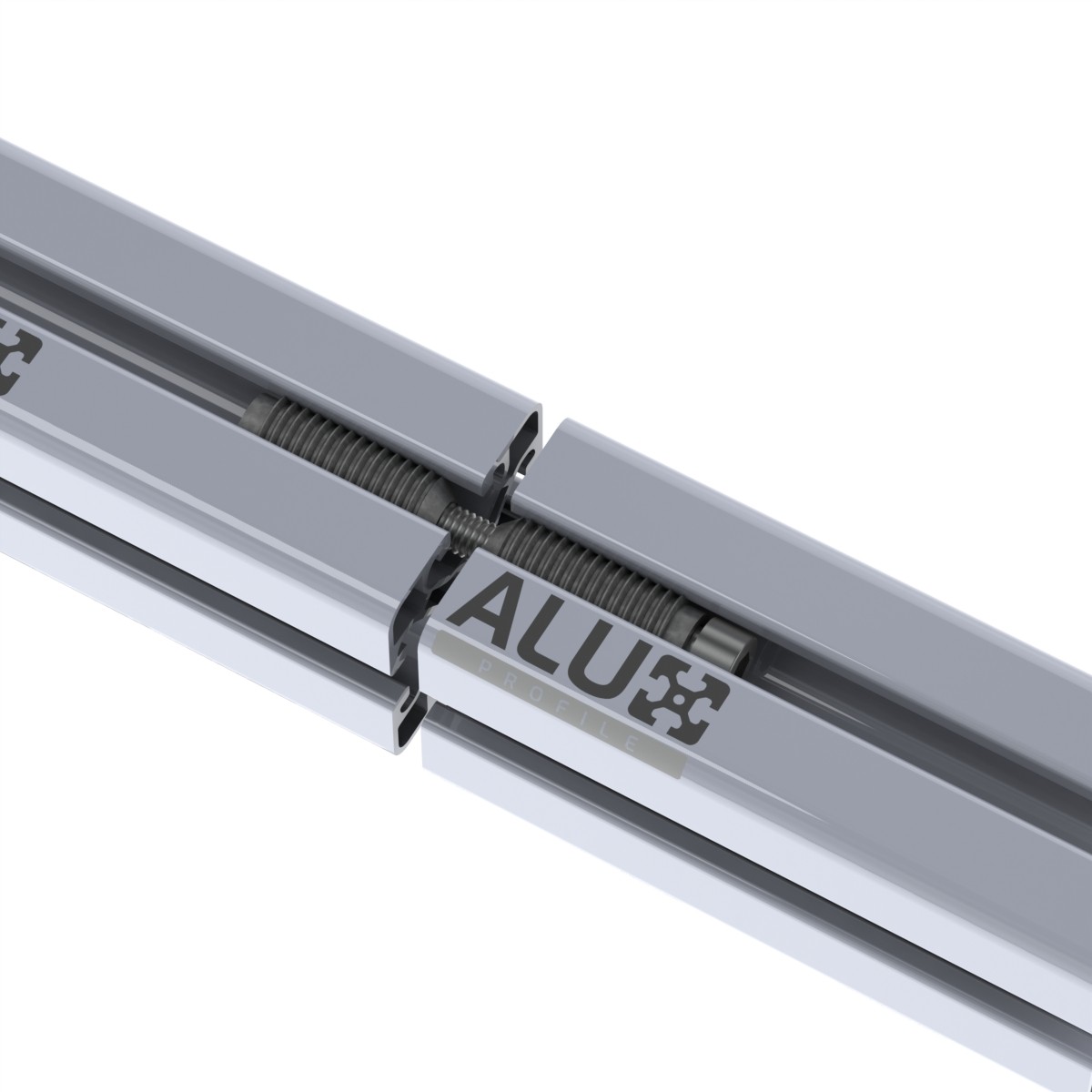

Este conector se utiliza en combinación con el conector automático estándar para perfiles 40 para crear una unión longitudinal completa como se muestra en las imágenes del producto. Es compatible con los estándares habituales de serie 40 / ranura 8, como ITEM, ISB, ISP e I-Type.

Importante: para una unión completa se necesitan componentes adicionales

Este producto forma parte de un conjunto de unión en línea. Para una conexión completa también necesitas:

• Conector automático para perfiles 40 (casquillo roscado estándar)

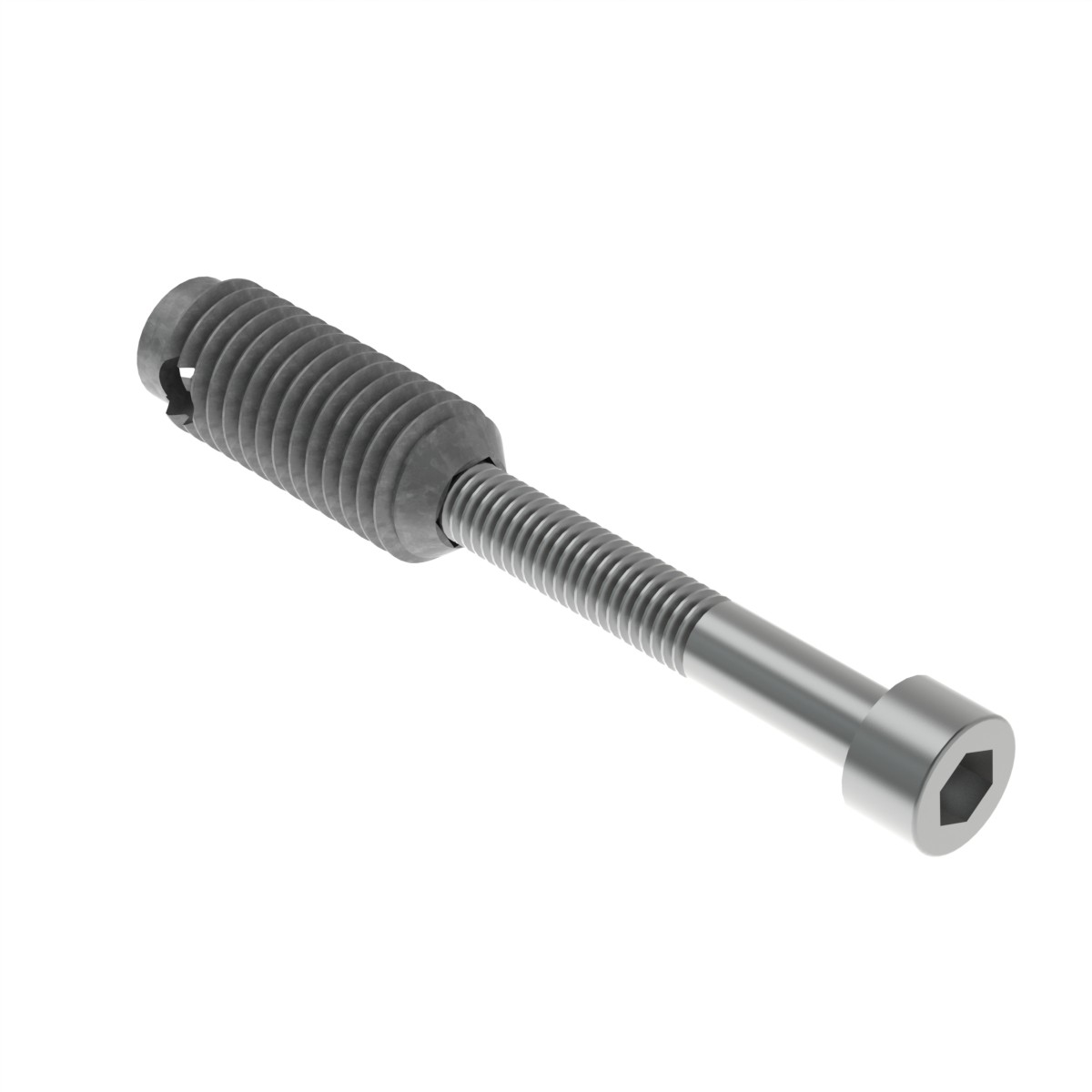

• Tornillo ISO 4762 M6x40 (cabeza cilíndrica, hexágono interior)

Notas de montaje (importante)

• Rosca exterior a izquierdas (sentido antihorario): el casquillo tiene rosca exterior a izquierdas. Debe instalarse girando en sentido antihorario.
• Orientación: el lado con el orificio debe entrar primero en el perfil.
• Rosca interna adicional: la rosca adicional es una rosca M6 estándar para tornillos M6 normales.

Ventajas principales

• Diseñado para uniones longitudinales (perfiles unidos extremo con extremo)
• Acabado limpio: solución de unión interna sin escuadras externas
• Rosca interna M6 adicional para ayudar a acercar los perfiles durante el montaje
• Compatibilidad de sistema: serie 40 / ranura 8 (ITEM, ISB, ISP, I-Type)

Aplicaciones típicas

• Ampliación de estructuras mediante la unión de perfiles en longitud
• Bastidores de máquinas, puestos de trabajo, protecciones y estructuras de automatización
• Apto para perfiles habituales de la serie 40 como 4040, 4080 y 8080
