Conector de tornillo 30 (M8) – conector interno para perfiles de aluminio serie 30 (ranuras libres)

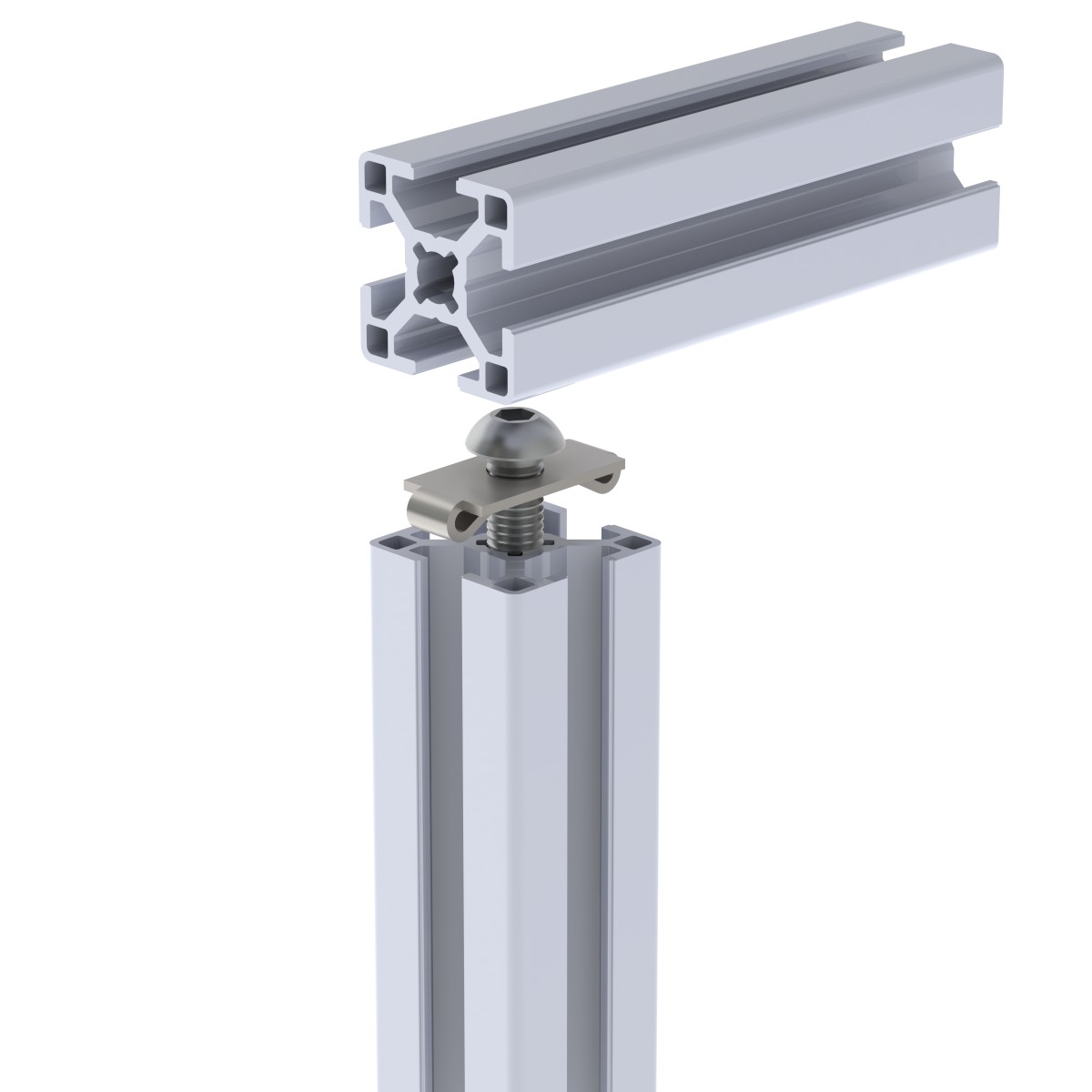

El conector de tornillo 30 (M8) es una fijación interna compacta diseñada para unir perfiles de aluminio de la serie 30 con una unión limpia y casi oculta. Como el conector queda dentro del perfil y no requiere escuadras externas, las ranuras en T permanecen libres—ideal si después del montaje quieres seguir instalando placas, paneles, soportes, sensores o accesorios en las ranuras.

Este conector es especialmente útil en estructuras donde importa la estética, o cuando quieres evitar piezas sobresalientes en espacios reducidos.

Importante: se requiere rosca M8 + orificio de acceso

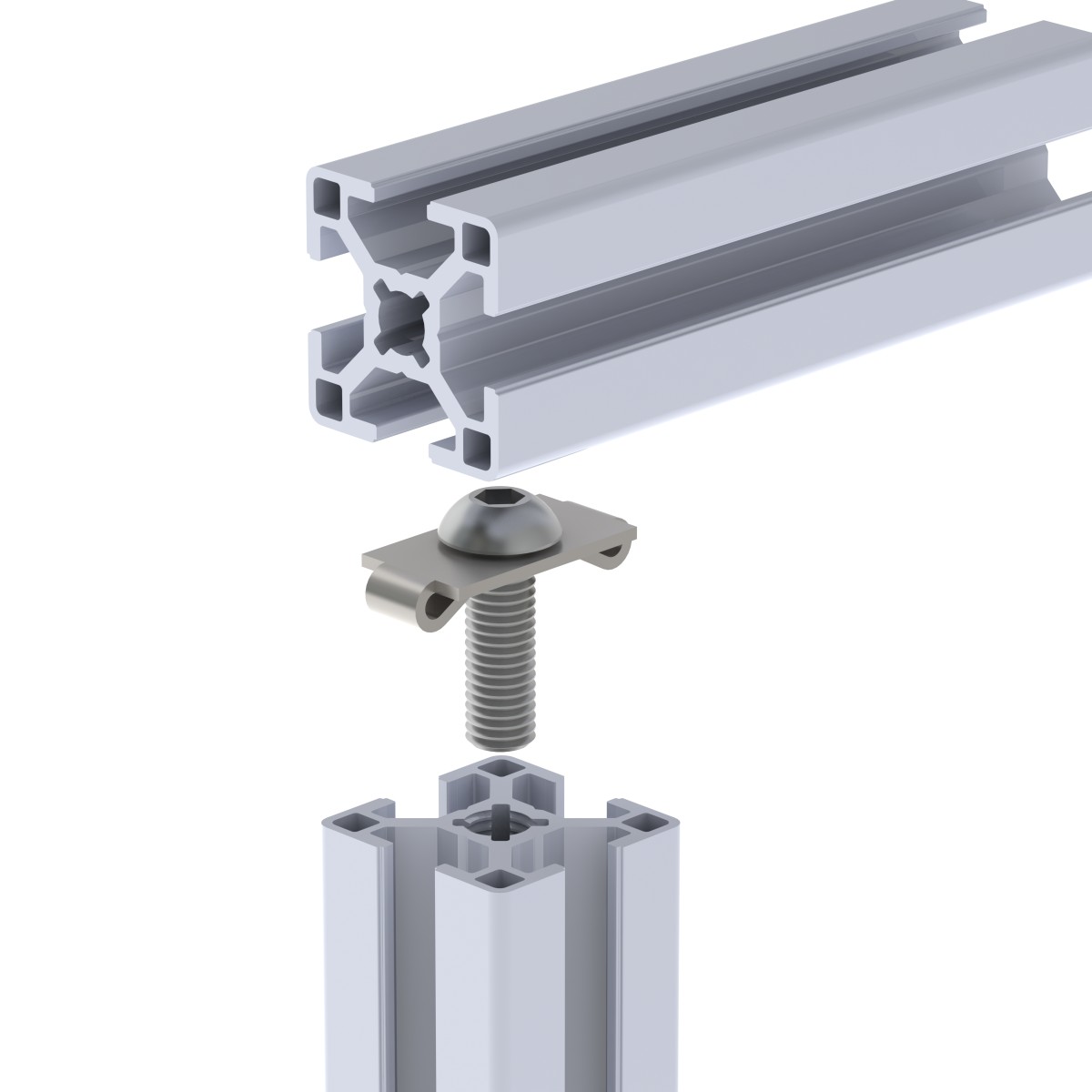

Para el montaje, el perfil debe tener una rosca M8 (orificio roscado) y se necesita un orificio de acceso para que pueda pasar una llave Allen y apretar el tornillo. Una vez apretado, el conector sujeta la unión firmemente desde el interior.

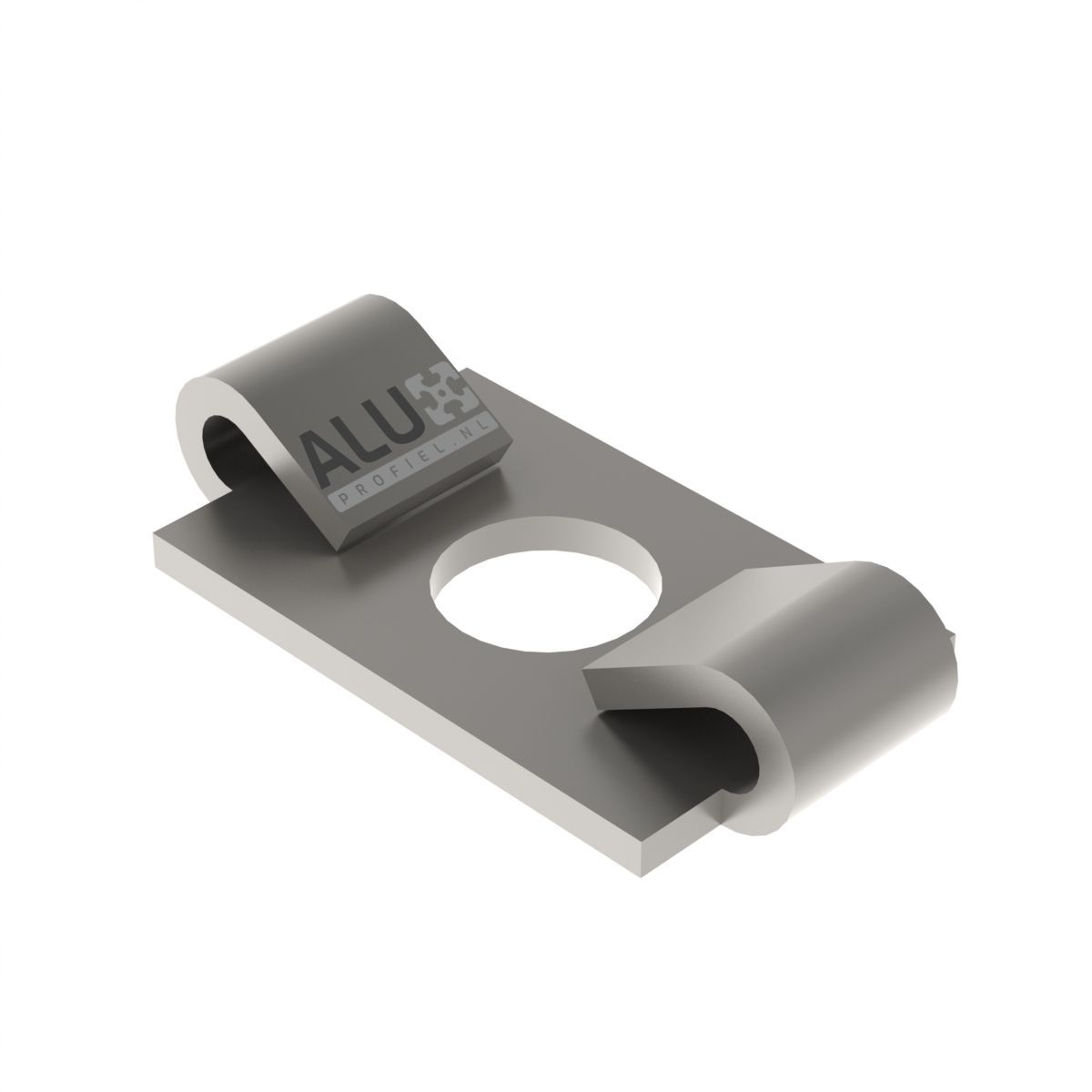

Placa antirrotación para una unión estable

El conector incluye una placa (como se muestra en las imágenes del producto). Esta placa encaja con la geometría del perfil y evita que los perfiles unidos giren entre sí, mejorando la estabilidad y la repetibilidad de la unión.

Contenido del suministro

• Tornillo ISO 7380 M8x25 (cabeza redonda, hexágono interior)
• Placa de conector antirrotación

Ventajas principales

• Unión casi oculta (fijación interna, exterior limpio)
• Las ranuras en T permanecen libres para accesorios, placas y paneles
• Diseño antirrotación ayuda a evitar el giro del perfil
• Solución resistente y práctica para muchas construcciones de serie 30
