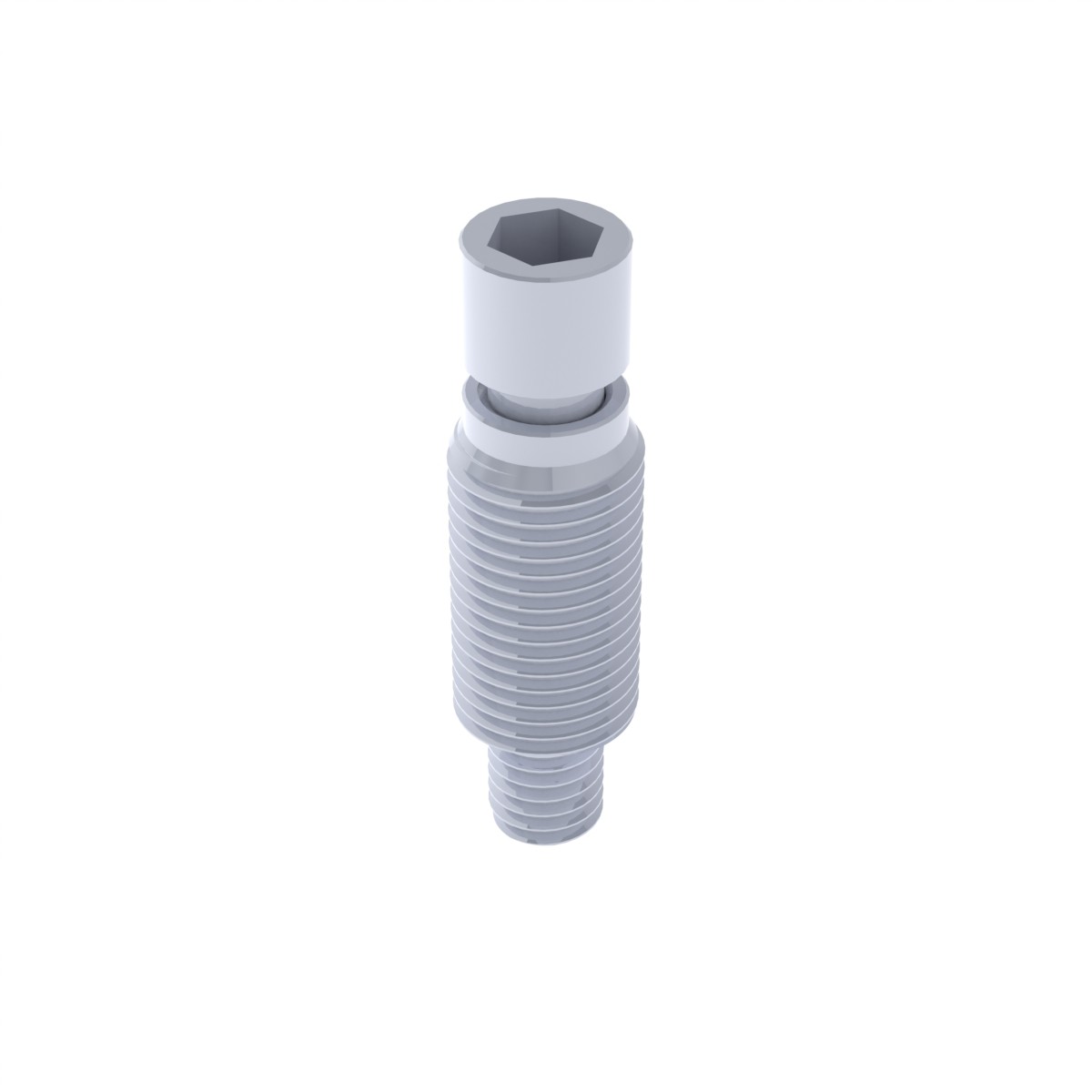

Conector T-Matic para perfiles de aluminio serie 40 tipo I

El conector T-Matic es un elemento de fijación de alta resistencia y perfil reducido, diseñado para el montaje rápido y limpio de marcos modulares de aluminio. Diseñado para perfiles ranurados T de serie 40 tipo I, proporciona una unión rígida, casi invisible, sin soportes exteriores voluminosos—perfecto para estructuras de máquinas, protecciones, cajas, estaciones de trabajo e instalaciones de automatización.

Principales beneficios

• Montaje rápido y limpio: Mecanismo auto-formante/corte-rosca que crea una interfaz de rosca interna fiable—no es necesario roscar el perfil.
• Conexión oculta: La unión se realiza dentro de la ranura, manteniendo un aspecto ordenado y discreto.
• Alta rigidez: Forma un cierre mecánico fuerte entre perfiles para marcos estables y resistentes.
• Reconfigurable: Ideal para sistemas modulares que pueden necesitar ajustes o desmontaje.
• Mínima viruta: La formación de rosca sin viruta facilita un montaje limpio y preciso.

Compatibilidad del sistema

Este conector está diseñado para los sistemas de extrusión de serie 40 tipo I y es compatible con:

• ITEM (serie I-type)
• ISB
• ISP
• Serie genérica I-Type 40

Nota: Usar únicamente con perfiles tipo I-Type serie 40 de geometría de ranura coincidente (normalmente Slot 8). No combinar con variantes tipo B o europeas salvo que se indique explícitamente compatibilidad.

Aplicaciones típicas

• Bases de máquinas, marcos y pórticos
• Protecciones de seguridad y carcasas
• Estaciones de trabajo, carros y estanterías de almacenamiento
• Dispositivos, plantillas, bancos de prueba y automatización ligera

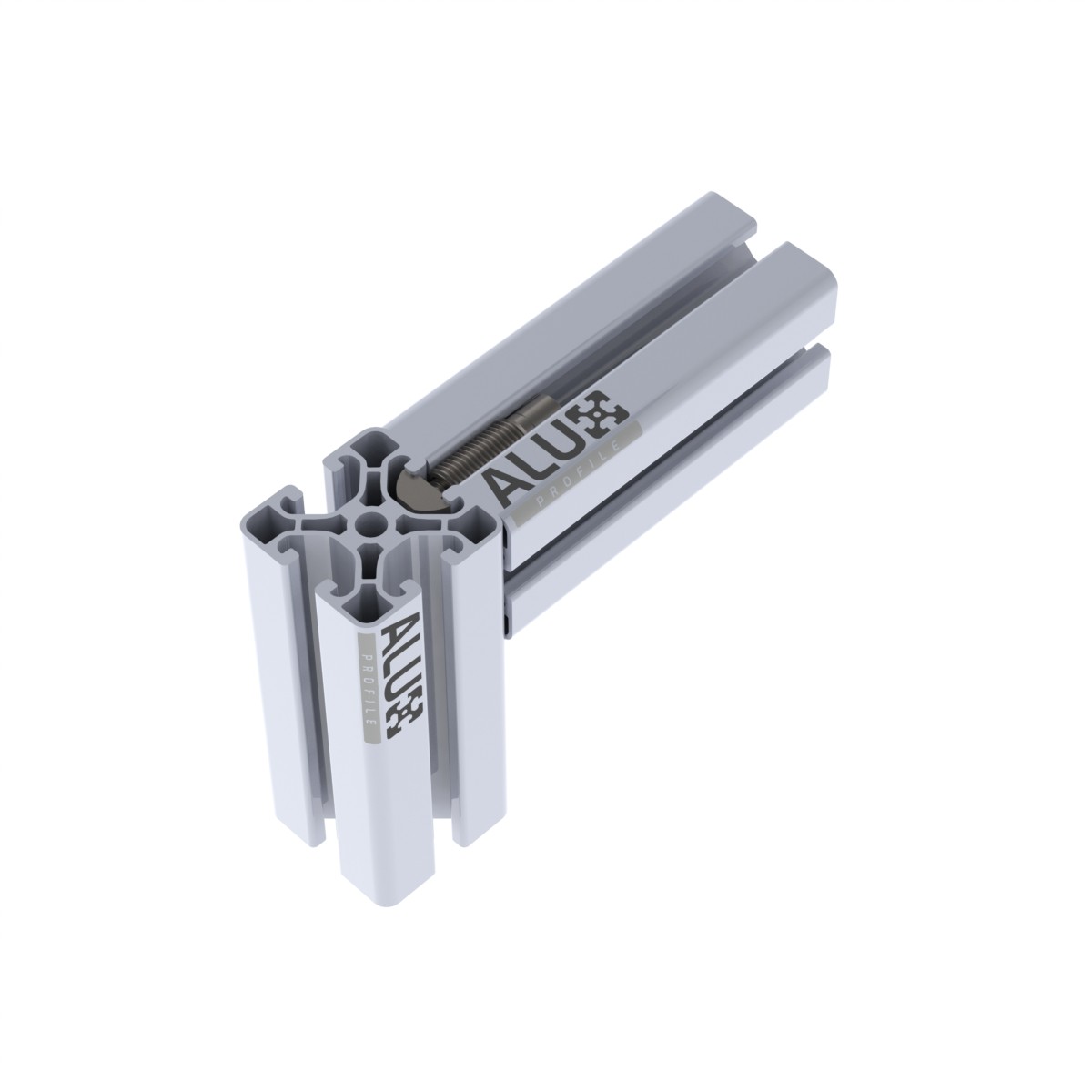

• Uniones en ángulo y en T de aspecto limpio, sin soportes visibles

Cómo funciona

1. Inserte la manga/elemento del conector en la ranura del primer perfil.
2. Alinee el perfil 40-serie tipo I con la posición deseada (unión en T o de esquina).
3. Apriete el tornillo de sujeción desde el lado accesible; el conector forma la rosca y aproxima los perfiles.
4. Verifique la alineación y el par de apriete final según la variante de perfil/conector.

Herramienta de instalación

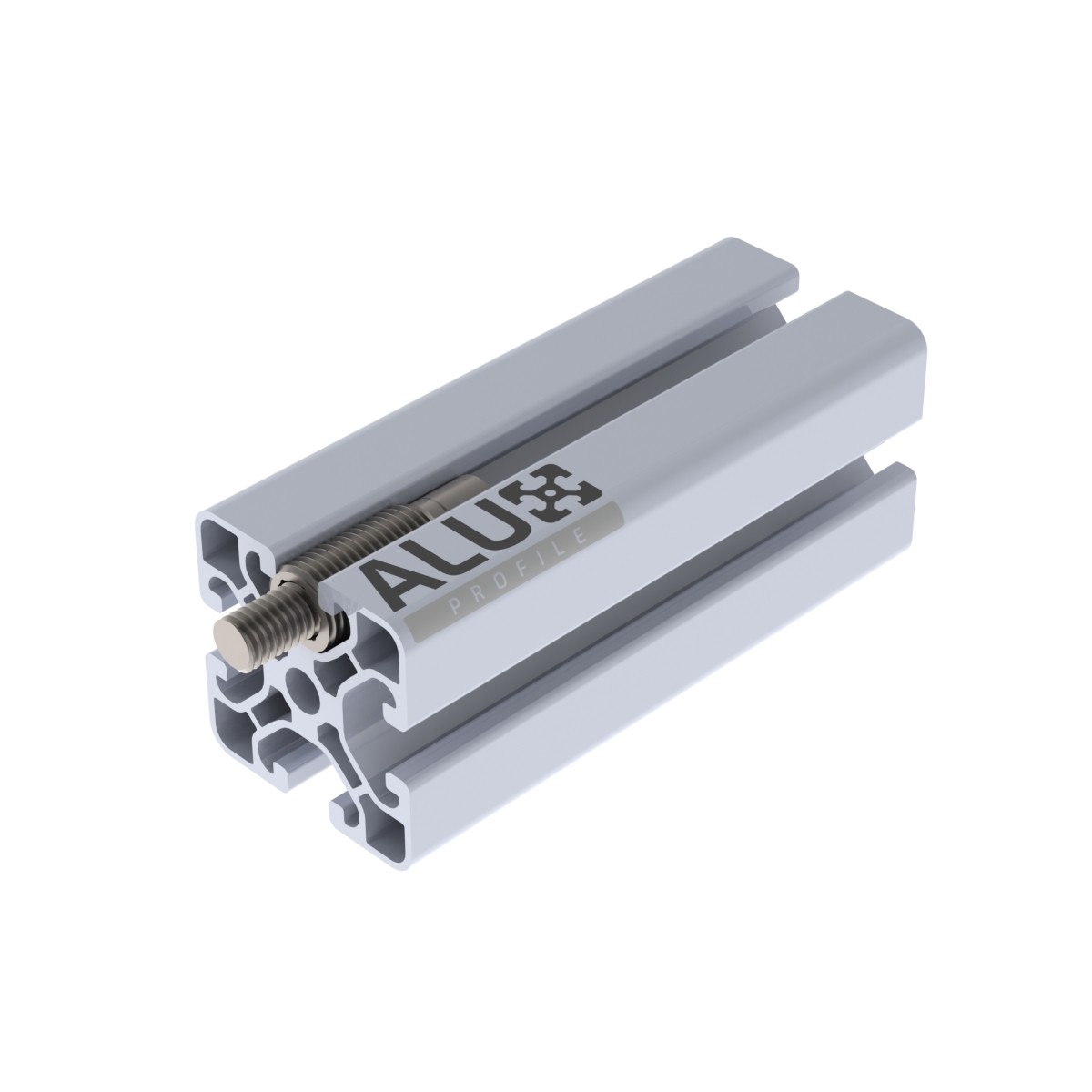

Para instalar el conector T-Matic, utilice una Punta Torx 50 o llave Torx 50 para atornillar la manga roscada en el perfil. La manga incorpora una rosca auto-formante que se ancla en la pared interior de la extrusión de aluminio durante el giro en dirección horaria. Un par uniforme asegura una correcta colocación y evita daños en la manga o el perfil. Una vez la manga está completamente instalada, se puede apretar el tornillo de unión para finalizar el montaje.

Características del producto

• Diseño de apriete interno para un exterior liso y estética limpia.
• Mecanismo auto-formante / auto-roscante—no se requiere roscado previo en el núcleo del perfil.
• Construcción robusta en acero (zincado como estándar) para una larga durabilidad
• Montaje repetible con herramientas manuales estándar (Torx o llave Allen según variante).

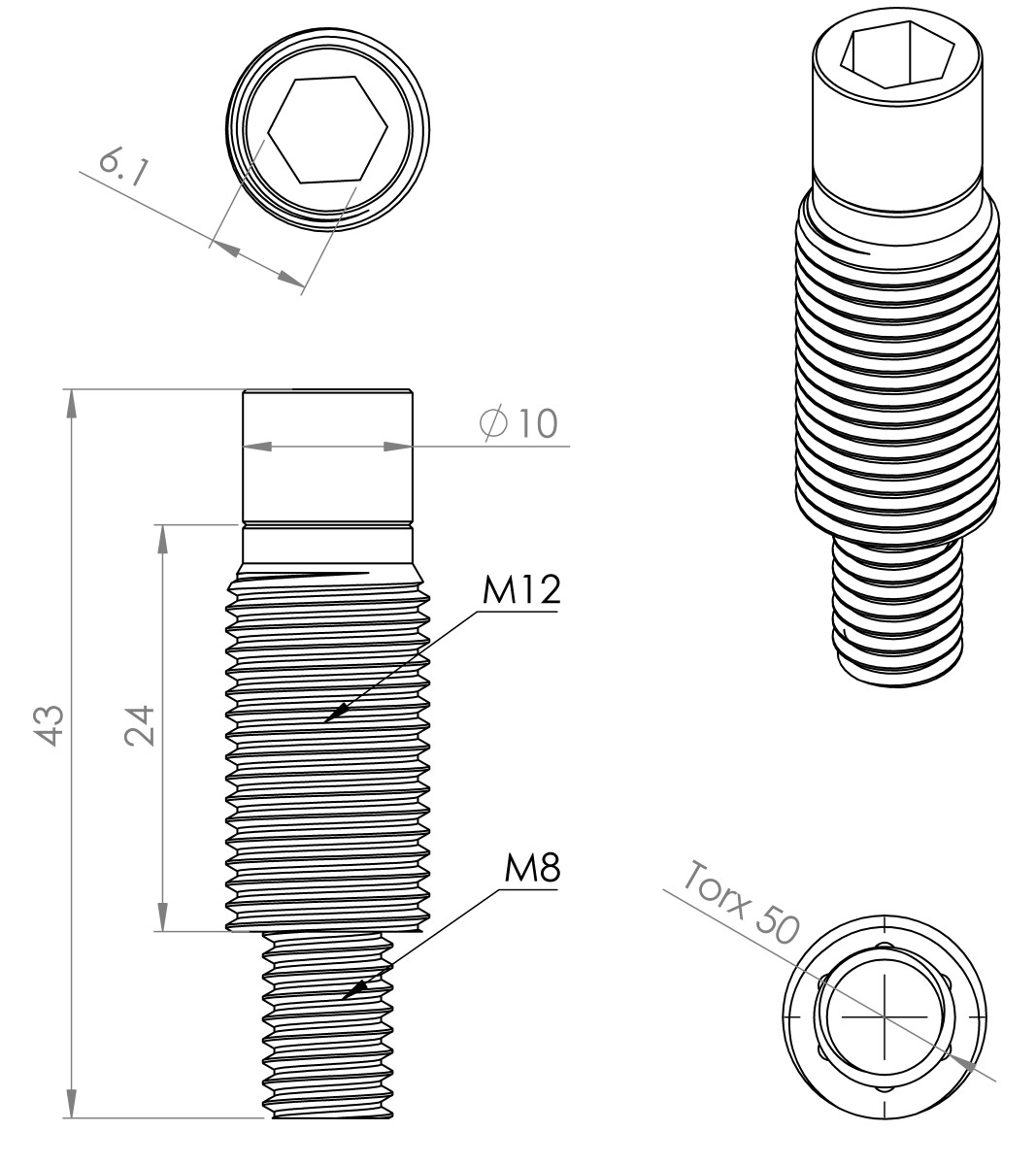

• Rosca M8 adecuada para la mayoría de sistemas 40-serie tipo I y aplicaciones de carga media a alta.

Notas técnicas

• Serie de perfil: Serie 40 tipo I (normalmente Slot 8)
• Opciones de rosca: M8
• Material: Acero (zincado) como estándar
• Par de instalación: Consulte la hoja técnica para los valores especificados
• Dirección de carga: Idóneo para cargas axiales y de corte; determine el número de conectores según el análisis estructural

Lista de verificación de selección y compatibilidad

• Confirme la geometría I-Type y el tamaño serie 40
• Valide la compatibilidad de ranura del conector (normalmente Slot 8)
• Elija la rosca M8 correcta para una fijación óptima
• Verifique el material y el acabado según el entorno de uso
• Asegúrese del acceso suficiente para la herramienta Torx 50 durante la instalación

Contenido del envío

• Kit de conector T-Matic (manga/insert + tornillo de sujeción)
• Guía básica de instalación

¿Por qué elegir un conector T-Matic?

En comparación con soportes angulares externos, el conector T-Matic mantiene líneas limpias y elimina puntos de enganche o tropiezo, al mismo tiempo que proporciona una unión rígida y reparable. Acelera el montaje al eliminar el roscado previo y minimizar el mecanizado—perfecto tanto para prototipos rápidos como para marcos modulares de producción.
