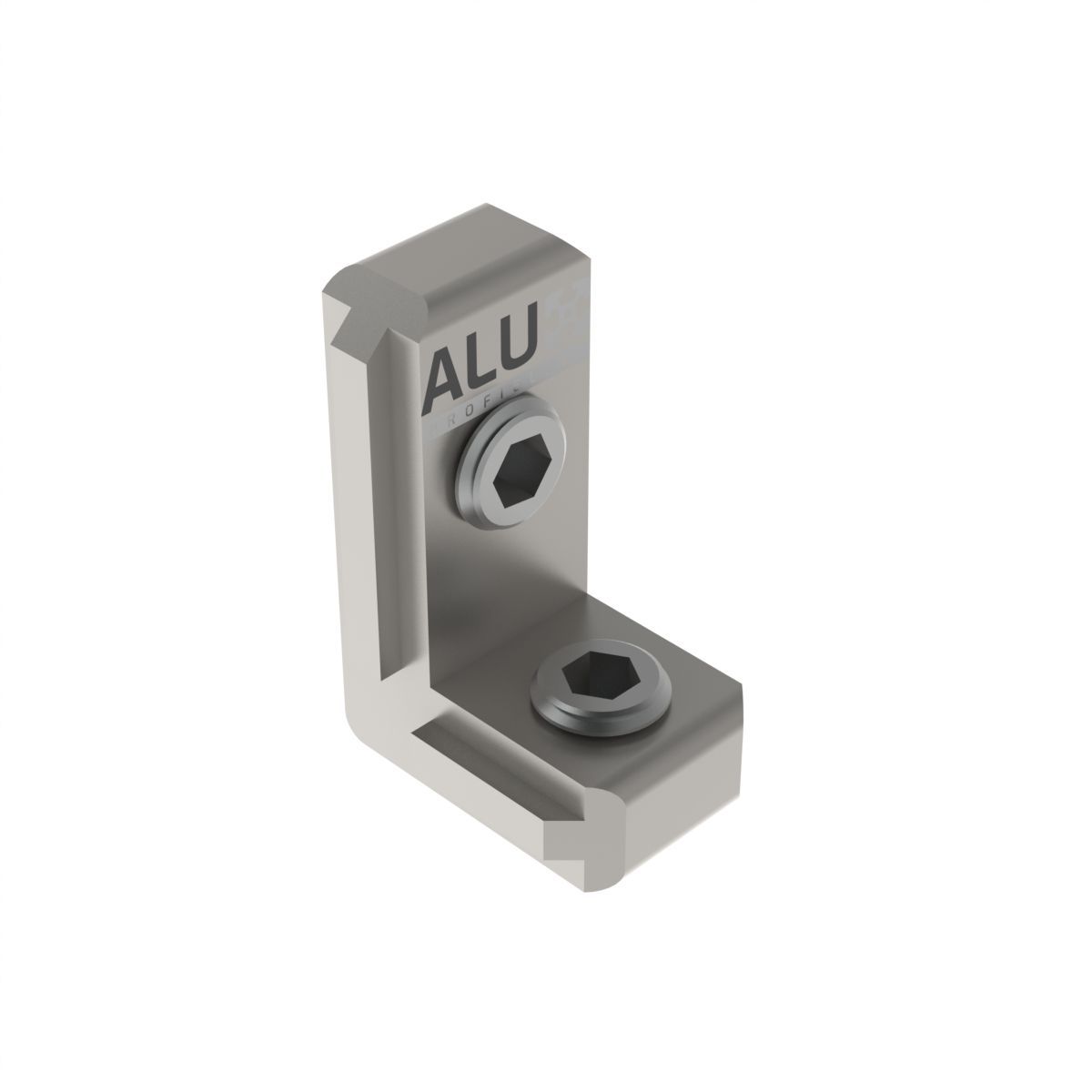

Escuadra interior T6

Escuadra interna – perfiles de aluminio serie 20 T-slot 6 mm & V-slot 6 mm, incl. tornillos prisioneros

La escuadra interna es una forma práctica y económica de unir perfiles de aluminio serie 20 T-slot 6 mm y V-slot 6 mm de manera rápida y limpia desde el interior. Como el conector queda en gran parte dentro de las ranuras del perfil, el exterior de la estructura se mantiene ordenado y sin piezas sobresalientes—ideal para bastidores compactos, marcos de impresoras 3D y CNC, protecciones, puestos de trabajo, prototipos y construcciones generales con perfiles de aluminio donde la rapidez y la sencillez son clave.

Cada escuadra interna se suministra incluyendo tornillos prisioneros. El montaje es sencillo: coloca el conector en el perfil, alinea el segundo perfil y luego aprieta los tornillos prisioneros. Al apretarlos, el conector se bloquea y fija los perfiles entre sí—sin mecanizados complejos ni herramientas especiales (solo necesitas una llave Allen estándar).

Cómo funciona esta unión

Este tipo de conector interno está pensado principalmente para fijar los perfiles en su posición. A diferencia de otros métodos de unión más robustos, durante el apriete no tira con fuerza de los perfiles para juntarlos. Por eso, no es la opción más resistente para aplicaciones con grandes cargas de flexión, vibraciones fuertes o cuando se requiere la máxima rigidez en la unión.

Aun así, es una solución excelente cuando buscas:

• Un método de unión rápido y económico
• Un montaje sencillo con mínimo esfuerzo
• Una unión limpia, con la tornillería mayormente oculta
• Flexibilidad de diseño—porque puedes añadir más conectores si lo necesitas

Para mayor resistencia y estabilidad, puedes utilizar varias escuadras internas por cada unión, según la carga y el tamaño de la estructura. Así puedes aumentar la solidez de la conexión sin cambiar el diseño.

Características principales

• Adecuado para perfiles de aluminio serie 20 T-slot 6 mm y V-slot 6 mm
• Conector de esquina interno: en gran parte oculto dentro de las ranuras del perfil
• Incluye tornillos prisioneros (suministrados)
• Montaje rápido: insertar, alinear, apretar
• Método de unión económico para muchas estructuras compactas
• Mayor resistencia posible usando varios conectores por unión
