Conector central 10 – 0 grados

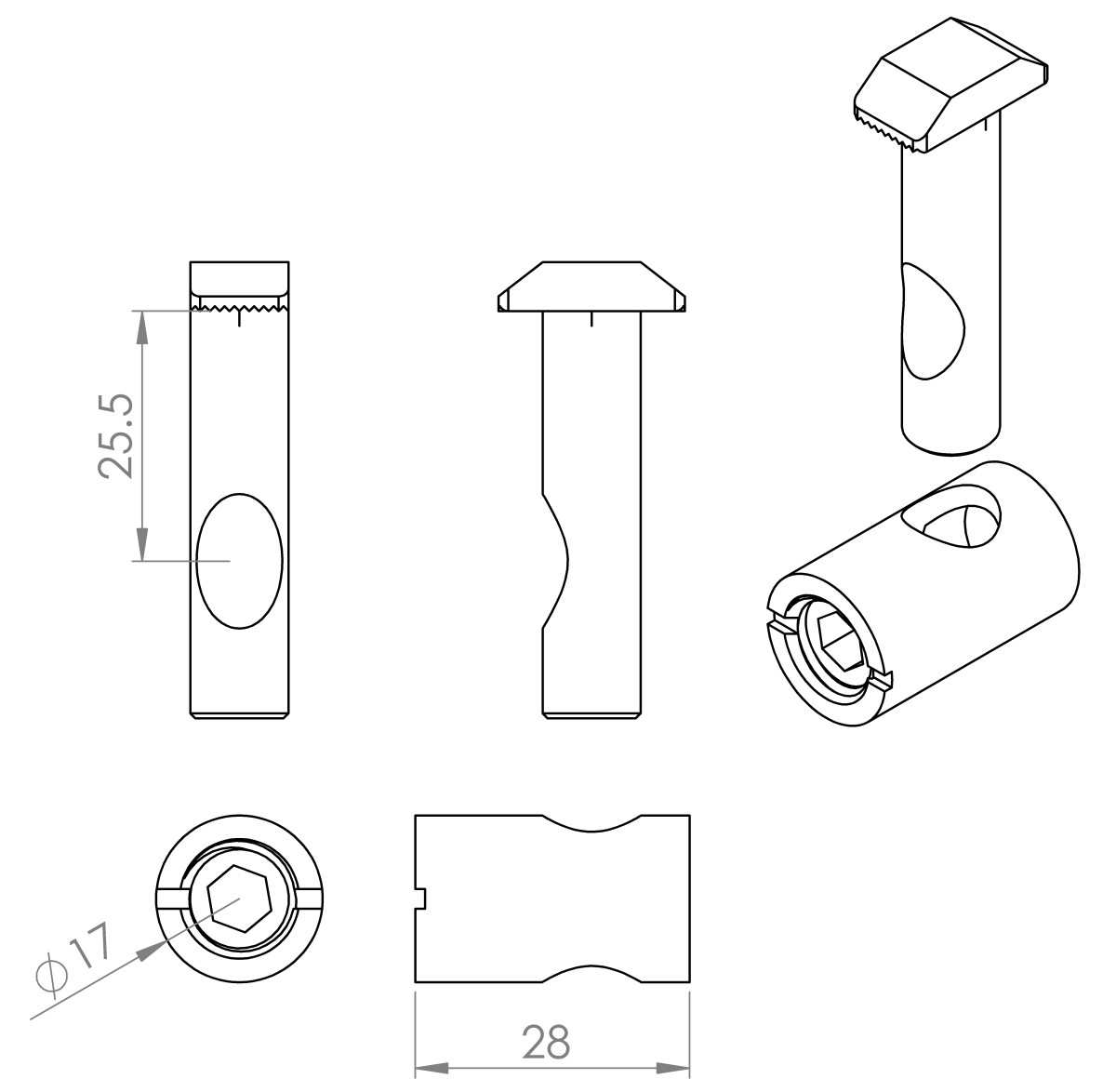

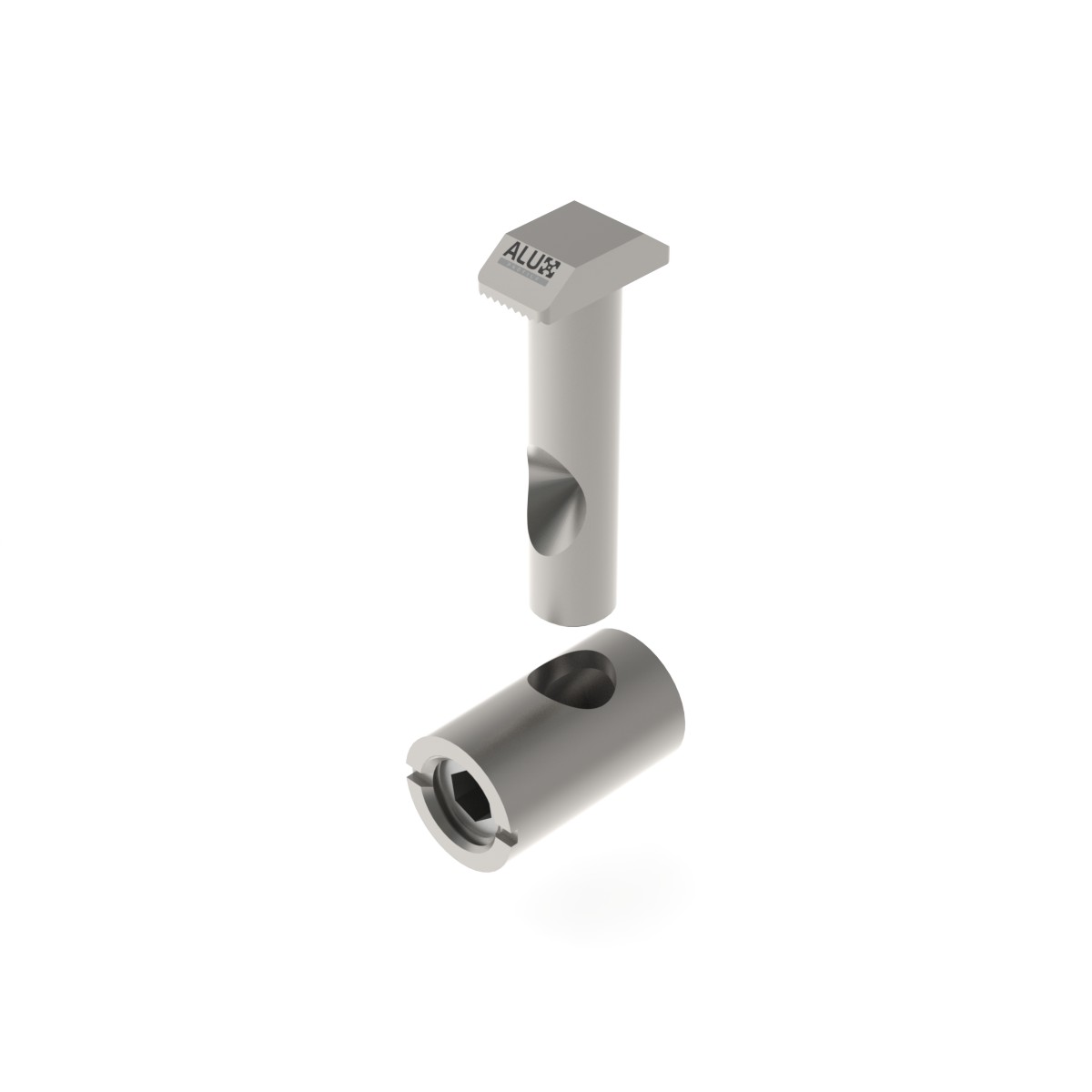

Conector central de 0 grados (Ø17 mm) – conector interno para perfiles de aluminio serie 45 (ranuras libres)

El conector central de 0 grados (Ø17 mm) es un conector interno compacto diseñado para uniones en línea (0°) en perfiles de aluminio de la serie 45. Es una excelente opción cuando quieres una unión limpia y, al mismo tiempo, mantener las ranuras en T disponibles para montar después placas, paneles, soportes, sensores, sujetacables o accesorios.

Como el conector queda en gran parte dentro del perfil, proporciona un acabado exterior limpio con muy poca tornillería visible. Ideal para bastidores de máquinas, protecciones, puestos de trabajo, estructuras de automatización y construcciones modulares de serie 45, cuando importan tanto la estética como el espacio útil de ranura.

Montaje (requiere mecanizado del perfil)

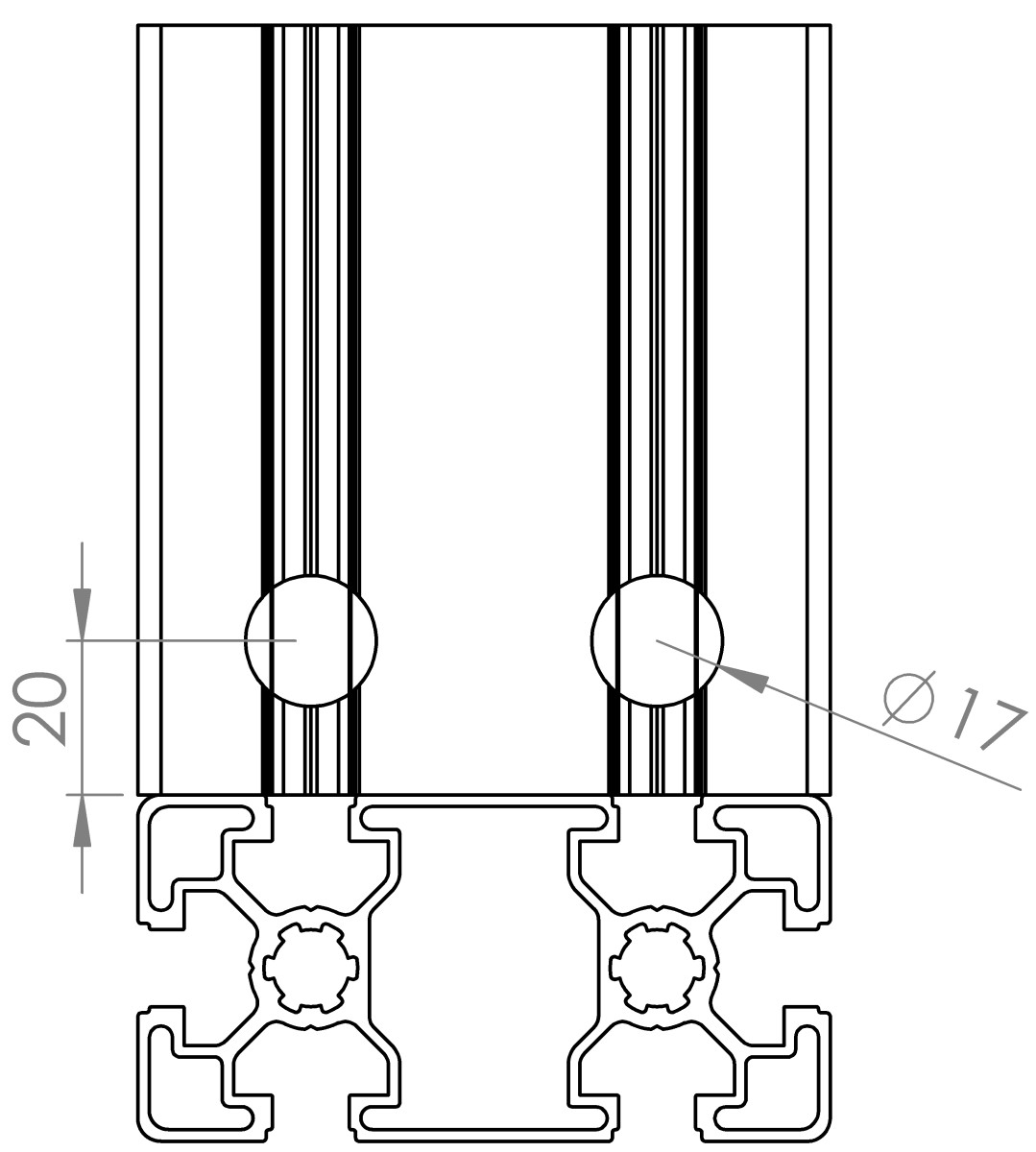

Para montar el conector, hay que taladrar o fresar un orificio de acceso en el perfil. La posición del orificio a lo largo del perfil depende del sistema de perfiles (geometría del perfil y posición del conector). Después, el conector se inserta y se aprieta a través del orificio con una llave Allen. Una vez apretado, el conector se bloquea en la ranura y sujeta firmemente la unión en línea.

¿Por qué elegir este conector central para serie 45?

• Diseñado para perfiles de la serie 45 con un cuerpo de conector robusto de Ø17 mm
• Unión en línea (0°) con una solución de conector interno
• Mantiene libres las ranuras en T para montajes y ajustes posteriores
• Aspecto limpio: mínima tornillería visible en el exterior
• Montaje rápido una vez realizado el orificio de acceso

Versiones 0° y 90°

Esta es la versión de 0 grados para uniones en línea. También existe una versión de 90 grados para uniones a escuadra, con la misma ventaja de mantener las ranuras libres.
