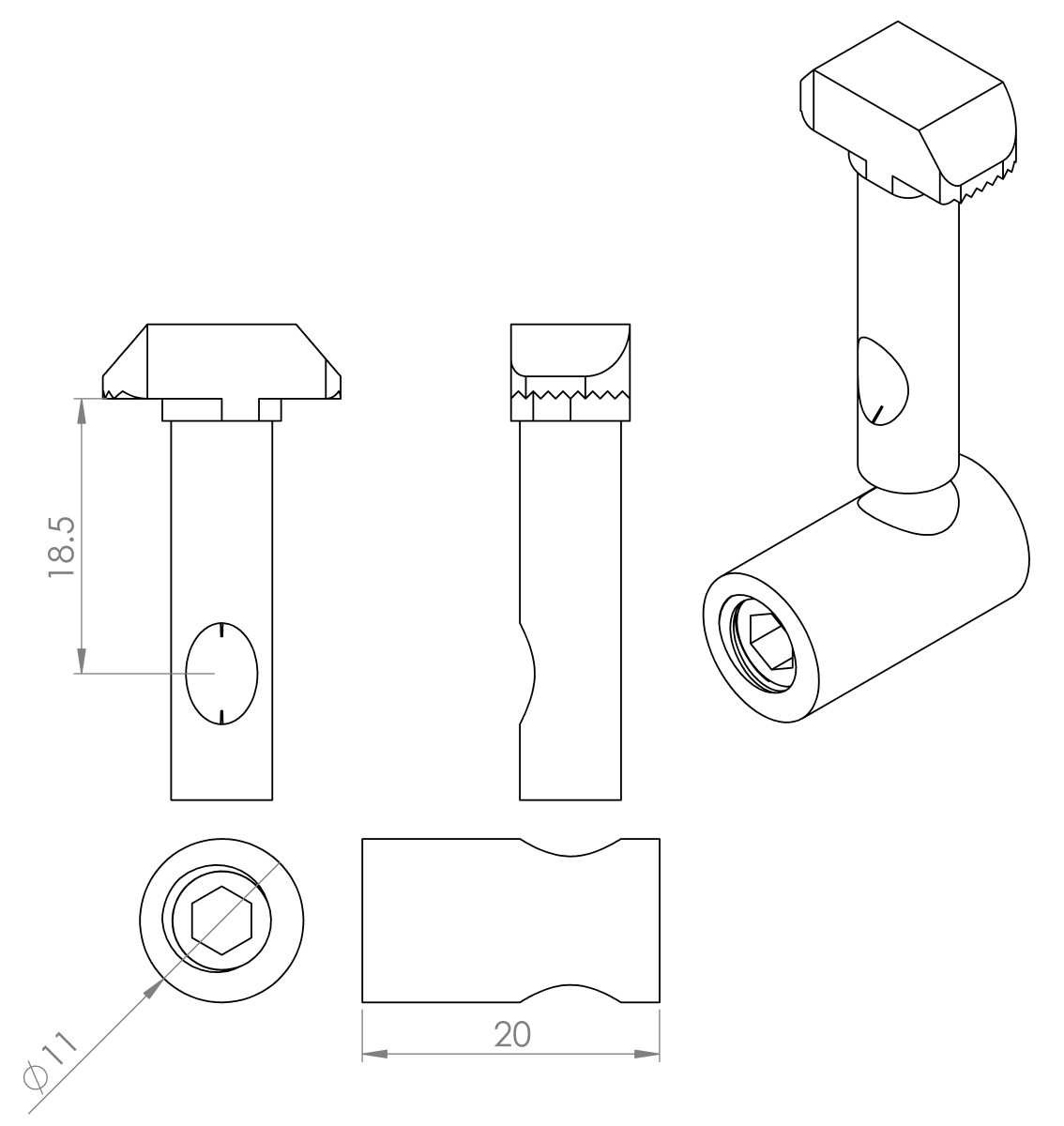

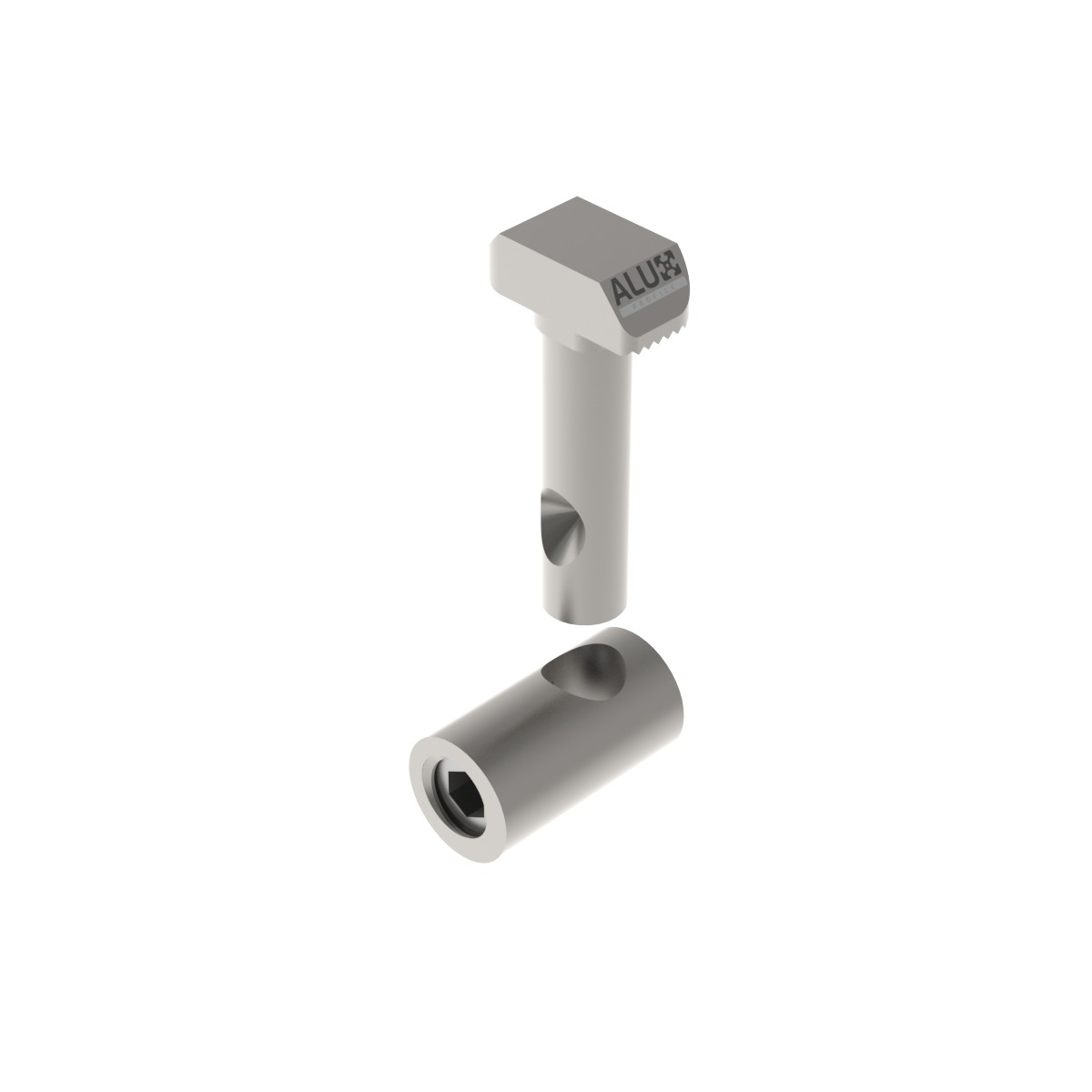

Conector central de 90 grados

Conector central de 90 grados – conector interno para uniones a escuadra (ranuras libres)

El conector central de 90 grados es un conector interno compacto diseñado para uniones a 90° en estructuras con perfiles de aluminio. Para la instalación se necesita un orificio de acceso Ø11 mm en uno de los perfiles, pero a cambio ofrece una ventaja clave: las demás ranuras en T quedan completamente libres. Así podrás seguir usando las ranuras para montar placas, paneles, soportes, sensores, sujetacables o accesorios después de realizar la unión.

Como el conector queda en gran parte dentro del perfil, proporciona un acabado exterior limpio con muy poca tornillería visible—ideal para bastidores de máquinas, protecciones, puestos de trabajo, estructuras de automatización y construcciones modulares con perfiles de aluminio, cuando importan tanto la estética como el espacio útil de ranura.

Montaje (requiere mecanizado del perfil)

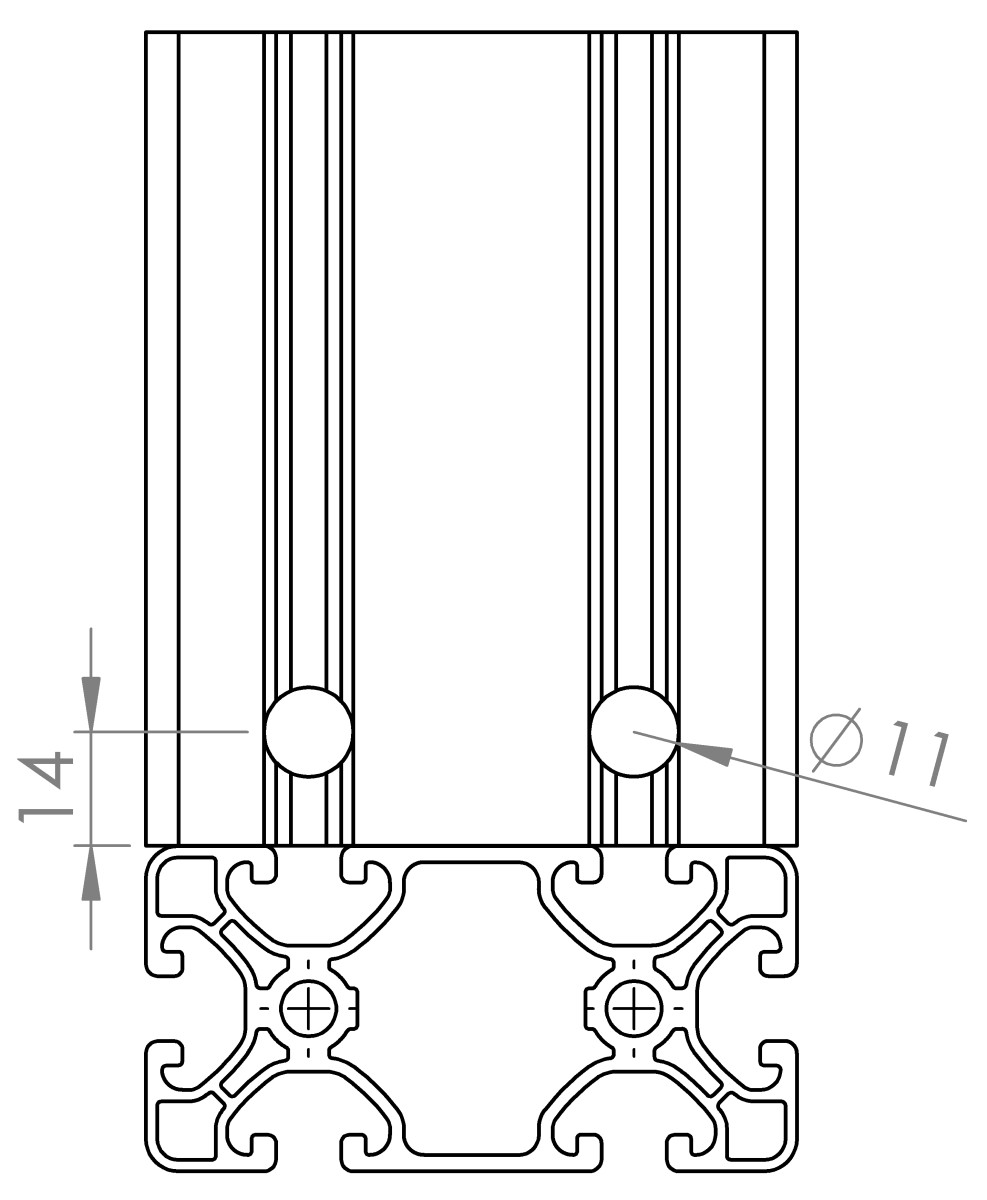

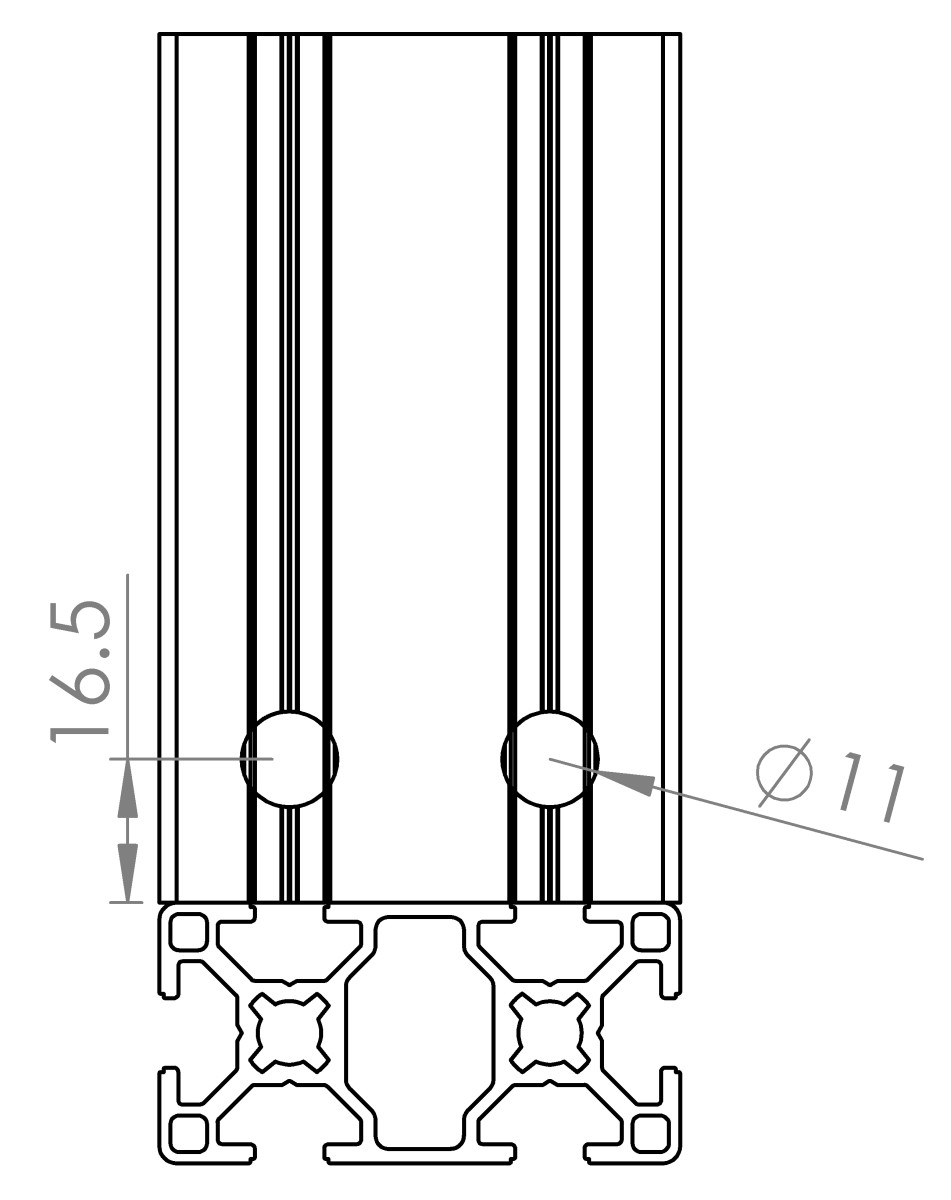

Para montar el conector central de 90°, hay que taladrar o fresar un orificio de acceso Ø11 mm en el perfil. La posición del orificio a lo largo del perfil depende del sistema de perfiles (geometría del perfil y posición del conector). Después, el conector se inserta y se aprieta a través del orificio con una llave Allen. Una vez apretado, el conector se bloquea en la ranura y sujeta firmemente la unión a escuadra.

¿Por qué elegir un conector central de 90°?

• Unión a escuadra con una solución de conector interno
• Mantiene libres las ranuras en T para montajes y ajustes posteriores
• Aspecto limpio: mínima tornillería visible en el exterior
• Montaje rápido una vez realizado el orificio de acceso
• Ideal para construcciones modulares donde los accesorios deben poder seguir deslizándose por la ranura

Versiones 0° y 90°

Esta es la versión de 90 grados para uniones en esquina. También existe una versión de 0 grados para uniones en línea, con la misma ventaja de mantener las ranuras libres.
