Conector central de 0 grados

Conector central de 0 grados – conector interno para perfiles de aluminio (ranuras libres)

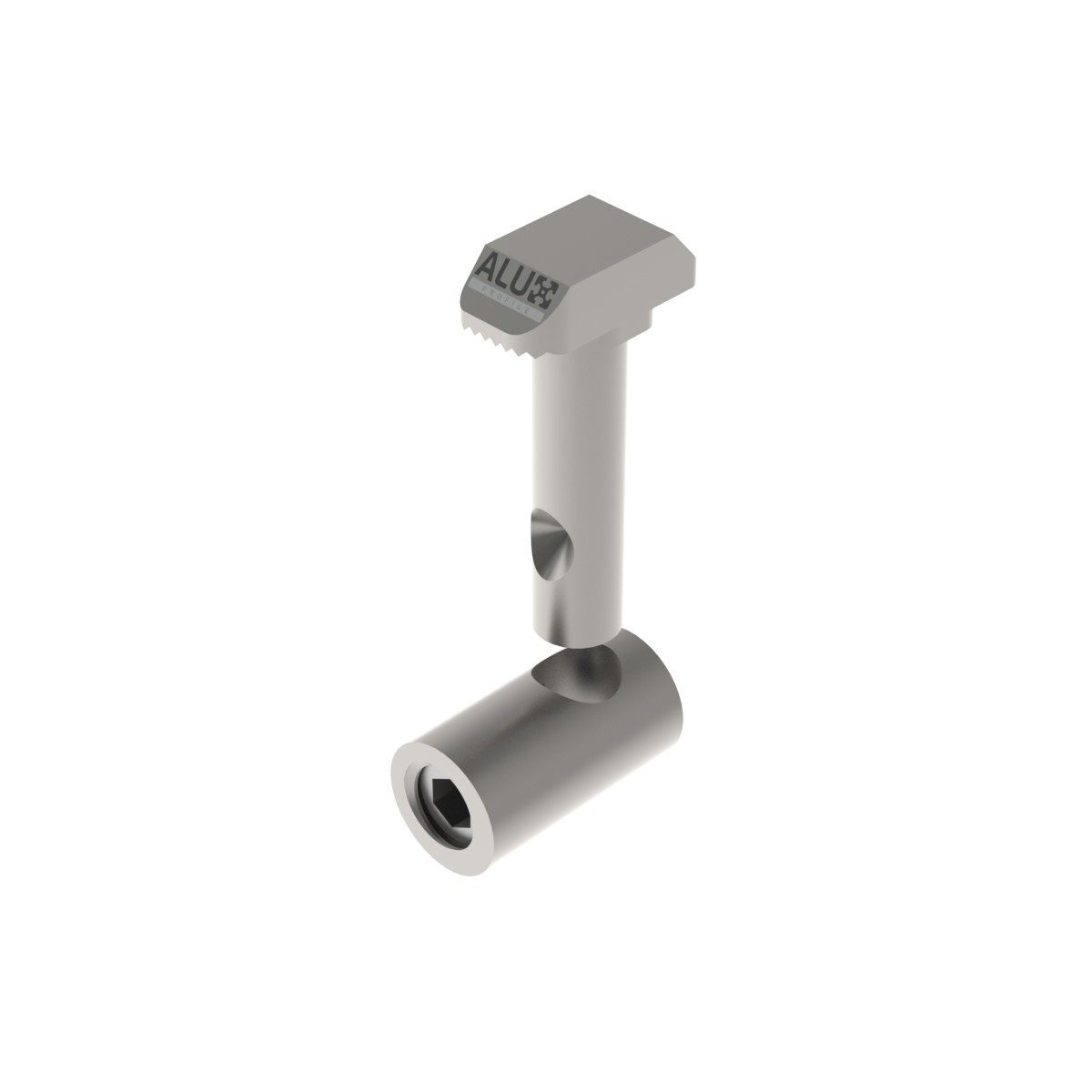

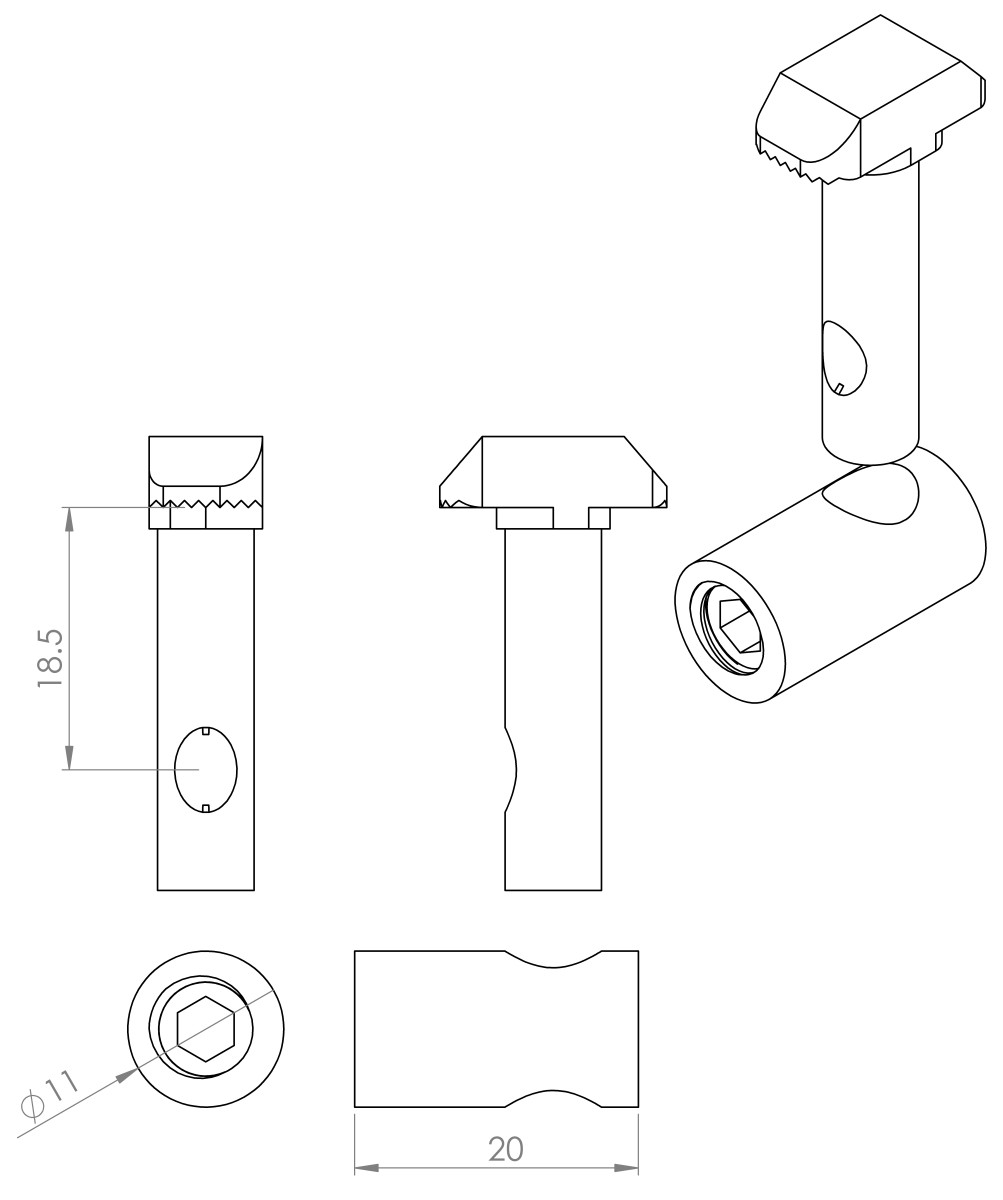

El conector central de 0 grados es un conector interno compacto diseñado para montar estructuras con perfiles de aluminio de forma rápida y limpia. Para la instalación se necesita un orificio de acceso Ø11 mm en uno de los perfiles, pero a cambio ofrece una ventaja clave: las demás ranuras en T quedan completamente libres. Así podrás seguir usando las ranuras para montar placas, paneles, soportes, sensores, sujetacables o accesorios después de realizar la unión.

Como el conector queda en gran parte dentro del perfil, proporciona un acabado exterior limpio con muy poca tornillería visible. Es una solución muy utilizada en bastidores de máquinas, protecciones, puestos de trabajo, estructuras de automatización y construcciones generales con perfiles de aluminio, cuando se busca una unión fiable sin bloquear ranuras útiles.

Montaje (requiere mecanizado del perfil)

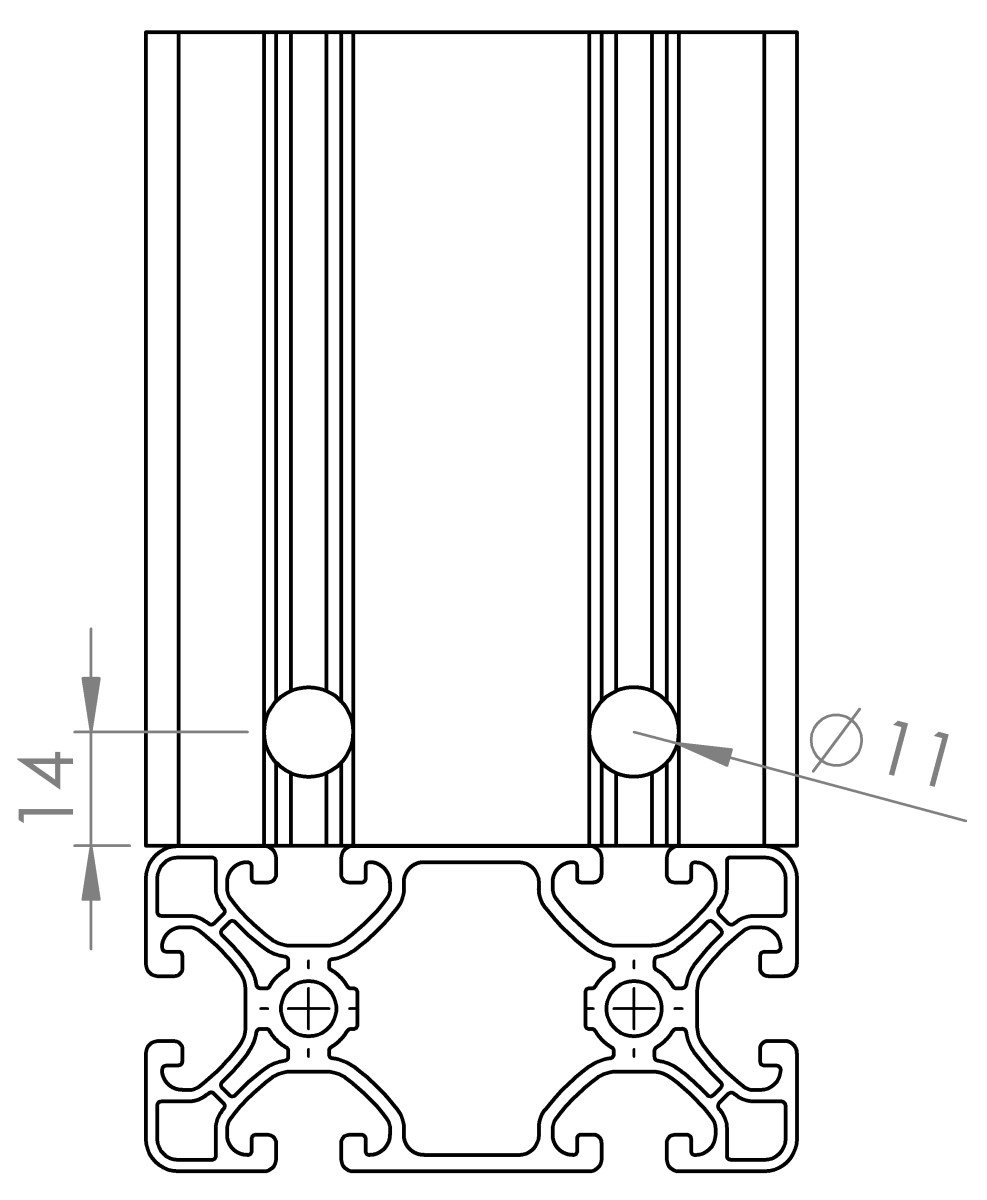

Para montar el conector central, hay que taladrar o fresar un orificio de acceso Ø11 mm en el perfil. La posición del orificio a lo largo del perfil depende del sistema de perfiles (geometría del perfil y posición del conector). Después, el conector se inserta y se aprieta a través del orificio con una llave Allen. Una vez apretado, el conector se bloquea en la ranura y sujeta la unión.

¿Por qué elegir un conector central?

• Mantiene libres las ranuras en T para montajes posteriores
• Aspecto limpio: unión interna con mínima tornillería visible
• Montaje rápido una vez realizado el orificio de acceso
• Ideal para construcciones modulares donde los accesorios deben poder seguir deslizándose por la ranura

Versiones 0° y 90°

Esta es la versión de 0 grados. También existe una versión de 90 grados para uniones a escuadra, con la misma ventaja de mantener las ranuras libres.
